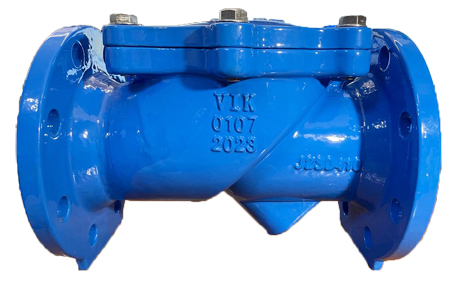

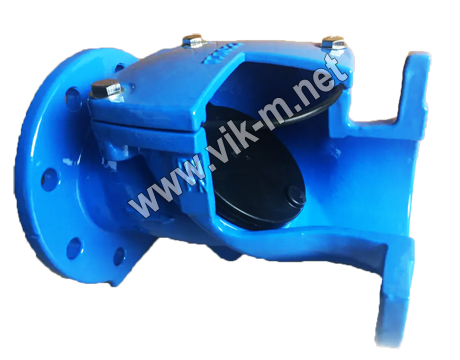

Клапан обратный дисковый

Материал корпуса: ВЧШГ

Материал диска: ВЧШГ+EPDM

Давление: 10-16 МПа

Гарантия: 10 лет

Производитель: VIK

Клапан обратный фланцевый VIK чугунный ВЧШГ с диском EPDM предназначен для  предотвращения обратного потока  воды в водопроводной сети. Корпус из высокопрочного чугуна ВЧШГ 50, обрезиненный диск EPDM из высокопрочного чугуна ВЧ50. Гарантийный срок эксплуатации клапана 10 лет или 2500 циклов (открытие-закрытие) без обслуживания. Клапан соответствует требованиям МОСВОДОКАНАЛА!

1. Классификация, основные параметры клапана обратного VIK
- обрезиненный диск для воды питьевого качества эластичное уплотнение EPDM
- тип присоединения к трубопроводу: фланцевое. Конструкция, размеры и общие технические требования соответствуют ГОСТ 33259-2015 (поставка ответных фланцев по требованию заказчика)
- степень герметичности обратного клапана соответствует классу А по ГОСТ 9544-2015.
- установочное положение створки – на горизонтальной (наклонной) относительно горизонтали 45 град. к трубе, ось диска горизонтально.
2. Условные проходы (номинальные размеры) клапана обратного фланцевого DN 50-400 мм. – согласно ГОСТ 28338.
3. Номинальные давления – PN10, PN16 согласно ГОСТ 26349.

4. Строительные длины – по ГОСТ 3326-86.
5. Требование к безопасности – согласно ГОСТ 12.2.063-2015 и "Техническому регламенту о безопасности машин и оборудования", утверждённому постановлением Правительства Российской Федерации от 15 сентября 2009 года №753.
6. Условия работы фланцевого обратного клапана: закрытое помещение с повышенной влажностью.
7. Рабочая среда: питьевая вода.
8. Материал корпуса фланцевого обратного клапана– высокопрочный чугун ВЧШГ50 по ГОСТ 7293-85.
9. Материал диска обратного клапана– высокопрочный чугун ВЧШГ по ГОСТ 7293-85 обрезинен EPDM (для воды питьевого качества).
10. Монтажные детали и приспособления клапана обратного створчатого:
- метизные изделия (болты, шайбы) – нержавеющая сталь AISI 304.
- ответные фланцы – стальные плоские по ГОСТ 33259-2015;

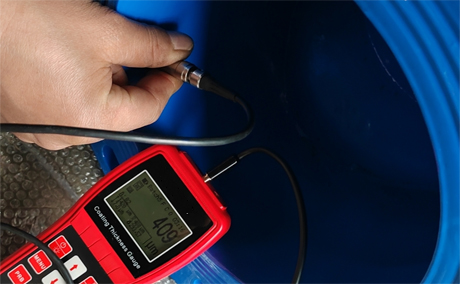

11. Антикоррозионное покрытие корпуса обратного клапана внутреннее и внешнее и диска, эпоксидное порошковое покрытие, толщина слоя более 250 мкм, высокая адгезия с металлом 12N/MM, гладкая поверхность.

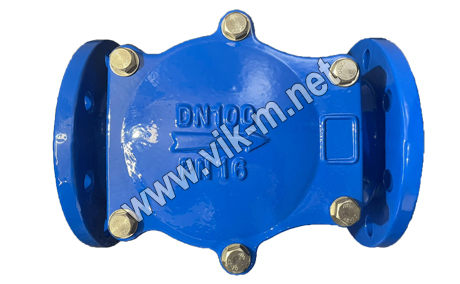

12. Маркировка обратного клапана соответствует требованиям ГОСТ 4666-2015. Маркировка нанесена на обратной стороне корпуса. Знаки маркировки: наименование производителя, номинальное рабочее давление, номинальный диаметр, направление подачи рабочей среды.
13. Упаковка, транспортирование и хранение. Упаковка обеспечивает сохранность клапанов при транспортировании и хранении. Транспортные средства – ящики по ГОСТ 2991, ГОСТ 9142, ГОСТ 10198. Маркировка транспортной тары – по ГОСТ 14192. Условия транспортирования и хранения клапанов по ГОСТ 15150. Способ крепления клапанов в транспортном средстве – по усмотрению изготовителя. Клапаны перевозят всеми видами транспорта в соответствии с правилами перевозки грузов.
14. Срок службы обратного клапана 50 лет.
15. Гарантийный срок эксплуатации обратного клапана 10 лет или 2500 циклов (открытие-закрытие) без обслуживания.



Клапан обратный фланцевый VIK DN50 PN16

Материал корпуса: ВЧШГ

Материал диска: ВЧШГ+EPDM

Тип соединения: Фланцевый

L=200 мм.

Стоимость 8000 руб./шт.



Клапан обратный фланцевый VIK DN65 PN16

Материал корпуса: ВЧШГ

Материал диска: ВЧШГ+EPDM

Тип соединения: Фланцевый

L=240 мм.

Стоимость 12000 руб./шт.



Клапан обратный фланцевый VIK DN80 PN16

Материал корпуса: ВЧШГ

Материал диска: ВЧШГ+EPDM

Тип соединения: Фланцевый

L=260 мм.

Стоимость 14000 руб./шт.

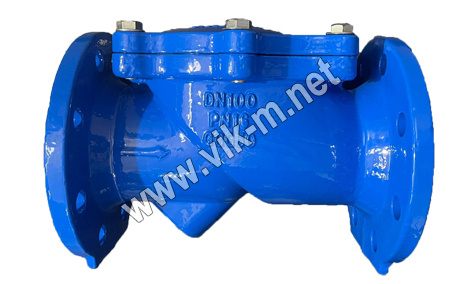

Клапан обратный фланцевый VIK DN100 PN16

Материал корпуса: ВЧШГ

Материал диска: ВЧШГ+EPDM

Тип соединения: Фланцевый

L=300 мм.

Стоимость 17000 руб./шт. (26шт)
