Воздухосборники

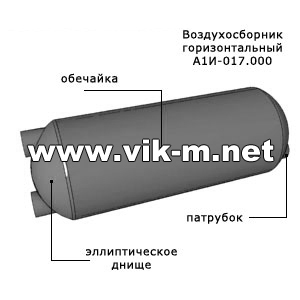

Воздухосборник горизонтальный
А1И 017 (1,2 МПа)
Воздухосборник А1И Горизонтальный проточный воздухосборник с эллиптическими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

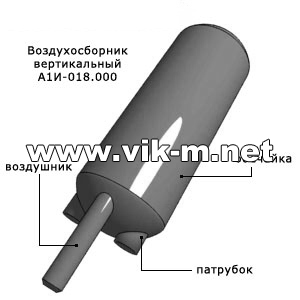

Воздухосборник вертикальный
А1И 018 (1,2 МПа)
Вертикальный проточный воздухосборник с эллиптическими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.

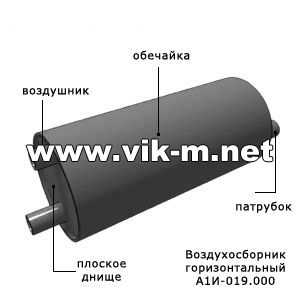

Воздухосборник горизонтальный А1И 019 (0,6 МПа)
Горизонтальный проточный воздухосборник с плоскими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

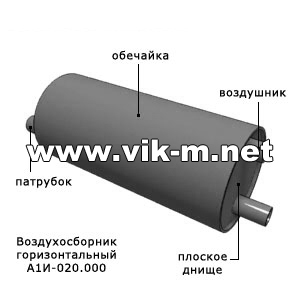

Воздухосборник горизонтальный А1И 020 (1,2 МПа)
Горизонтальный проточный воздухосборник с плоскими днищами представляет собой горизонтальный цилиндрический сосуд с приваренными днищами. В одно из днищ вварен патрубок для подвода теплоносителя, в другое патрубки для отвода теплоносителя и удаления воздуха.

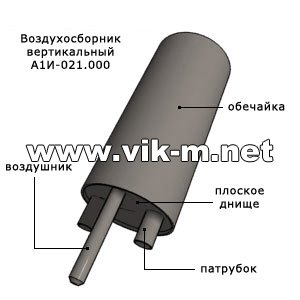

Воздухосборник вертикальный
А1И 021 (0,6 МПа)
Вертикальный проточный воздухосборник с плоскими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.

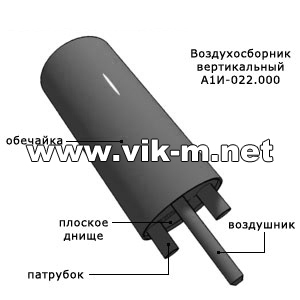

Воздухосборник вертикальный
А1И 022 (1,2 МПа)
Вертикальный проточный воздухосборник с плоскими днищами представляет собой вертикальный цилиндрический сосуд с приваренными днищами. Верхнее днище глухое, в нижнее днище вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха.
Назначение.
Горизонтальные и вертикальные приточные воздухосборники предназначены для централизованного сбора воздушных скоплений (пузырьков), перемещающихся в среде теплоносителя по трубопроводам систем отопления и систем теплоснабжения вентиляционных установок.
Рекомендации по применению.
В системах отопления и теплоснабжения вентилируемых установок следует, как правило, применять воздухосборники с эллиптическими днищами. Воздухосборники с плоскими днищами допускается применять при соответствующем технико-экономическим обосновании увеличения металлоемкости за счет применения плоских днищ. Воздухосборники с эллиптическими днищами применяются в системах с рабочим давлением до 1,2 МПа. Воздухосборники с плоскими днищами применяются в системах с рабочим давлением от 0,6 МПа до 1,2 МПа. Горизонтальные воздухосборники устанавливаются на горизонтальных участках в высших точках систем отопления на трубопроводах диаметром от 15 мм. до 150 мм.
Как подобрать воздухосборник ?

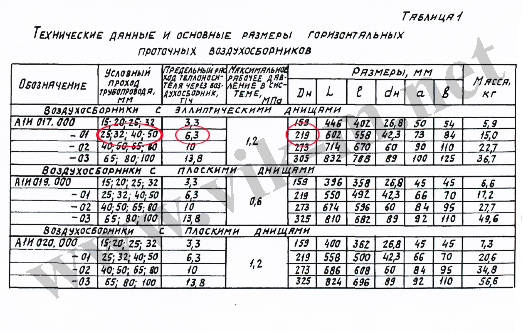

Размер воздухосборника подбирается в зависимости от диаметра трубопровода и расхода теплоносителя приведенного в таблице.
Нам нужно подобрать горизонтальный воздухосборник для трубопровода Ду=32 мм. при расходе теплоносителя 5 Т/ч и рабочем давлением 0,7 МПа. По таблице №1 для трубопровода Ду=32 мм. подбирается воздухосборники с эллиптическими днищами диаметром 219 мм. для которого придельный расход составляет 6,3 Т/ч.
