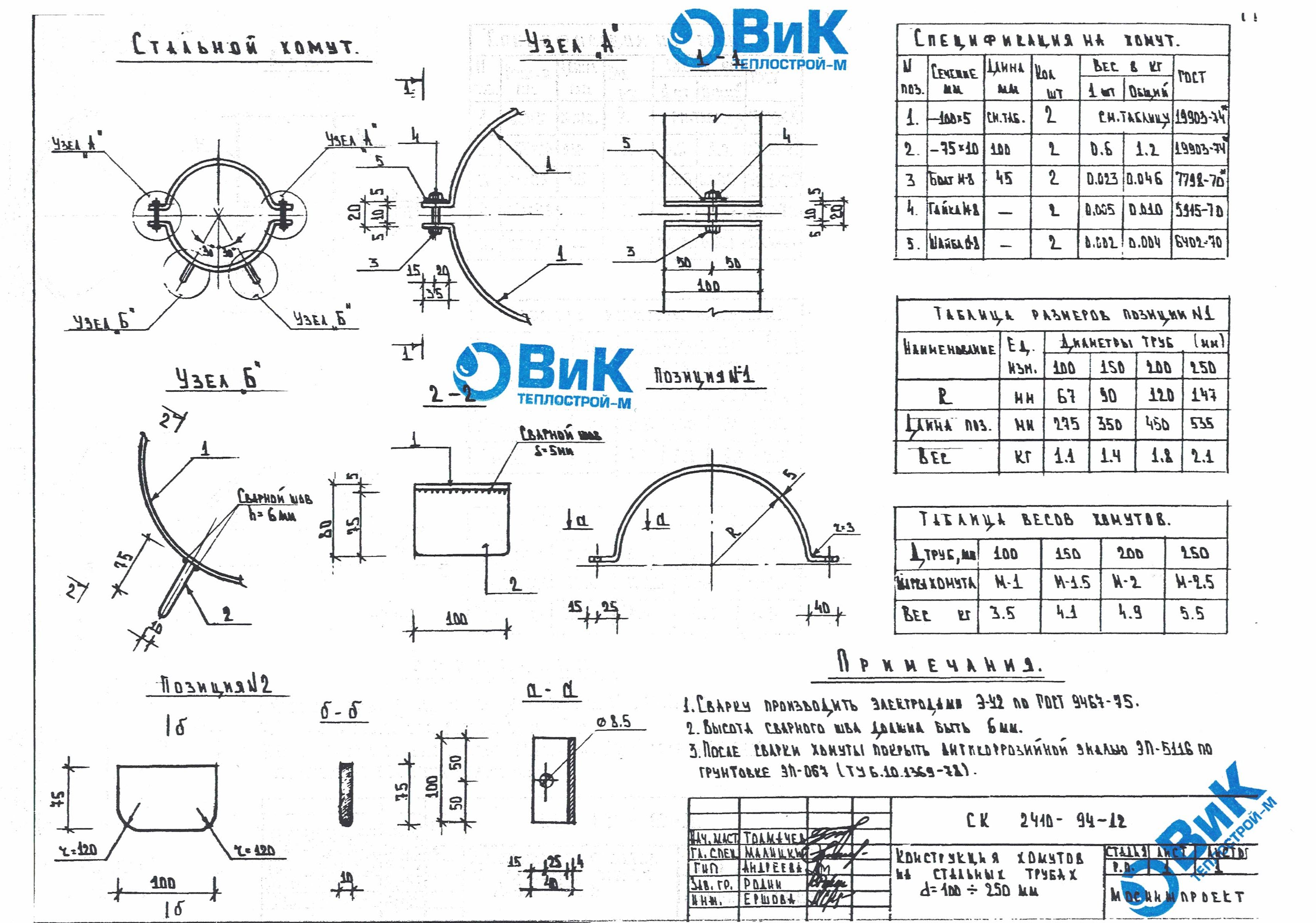

Хомут СК 2410-94-12

М-1 Ду 100 мм. 1800 руб.

М-1,5 Ду 150 мм. 1900 руб.

М-2 Ду 200 мм. 2000 руб.

М-2,5 Ду 250 мм. 2100 руб.

Хомут М-1, М-1,5, М-2, М-2,5 СК 2410-94-12 предназначен для прокладки трубопроводов в футляре, при прохождение труб под трамвайными путями ,или железными и автомобильными дорогами. Стальные Хомуты устанавливаются с шагом не более 6,0 метров. Изготавливаются по альбому МОСИНЖПРОЕКТ СК 2410-94-12. см. чертеж

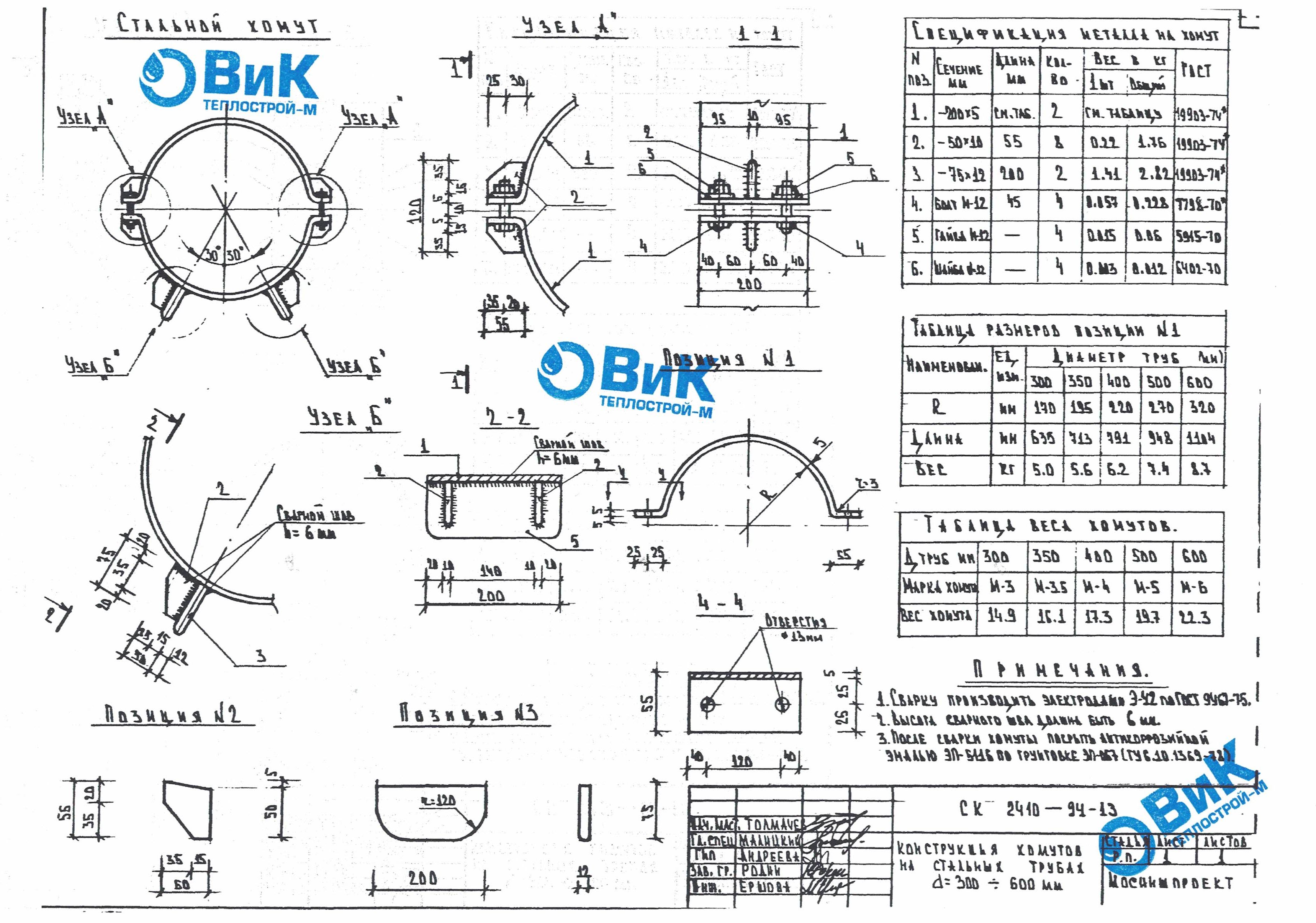

Хомут СК 2410-94-13

М-3 Ду 300 мм. 3300 руб.

М-3,5 Ду 350 мм. 3500 руб.

М-4 Ду 400 мм. 3600 руб.

М-5 Ду 500 мм. 4000 руб.

М-6 Ду 600 мм. 5400 руб.

Хомут М-3, М-3,5, М-4, М-5, М-6 СК 2410-94-13 предназначен для прокладки трубопроводов в футляре, при прохождение труб под трамвайными путями ,или железными и автомобильными дорогами. Стальные Хомуты устанавливаются с шагом не более 6,0 метров. Изготавливаются по альбому МОСИНЖПРОЕКТ СК 2410-94-13 см. чертеж

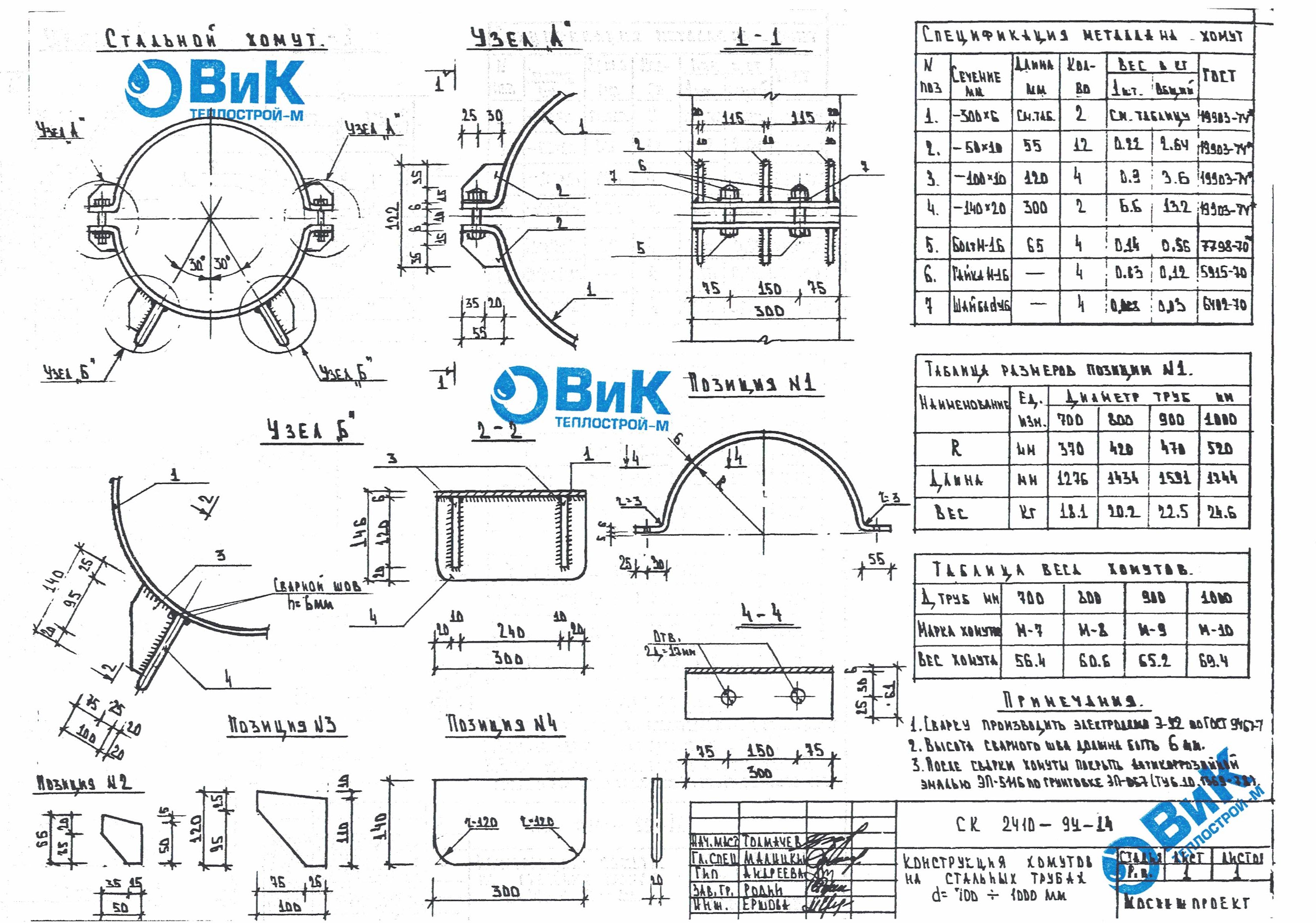

Хомут СК 2410-94-14

М-7 Ду 700 мм. 9800 руб.

М-8 Ду 800 мм. 10400 руб.

М-9 Ду 900 мм. 11000 руб.

М-10 Ду 1000 мм. 11600 руб.

Хомут М-7, М-8, М-9, М-10, СК 2410-94-14 предназначен для прокладки трубопроводов в футляре, при прохождение труб под трамвайными путями ,или железными и автомобильными дорогами. Стальные Хомуты устанавливаются с шагом не более 6,0 метров. Изготавливаются по альбому МОСИНЖПРОЕКТ СК 2410-94-14. см. чертеж

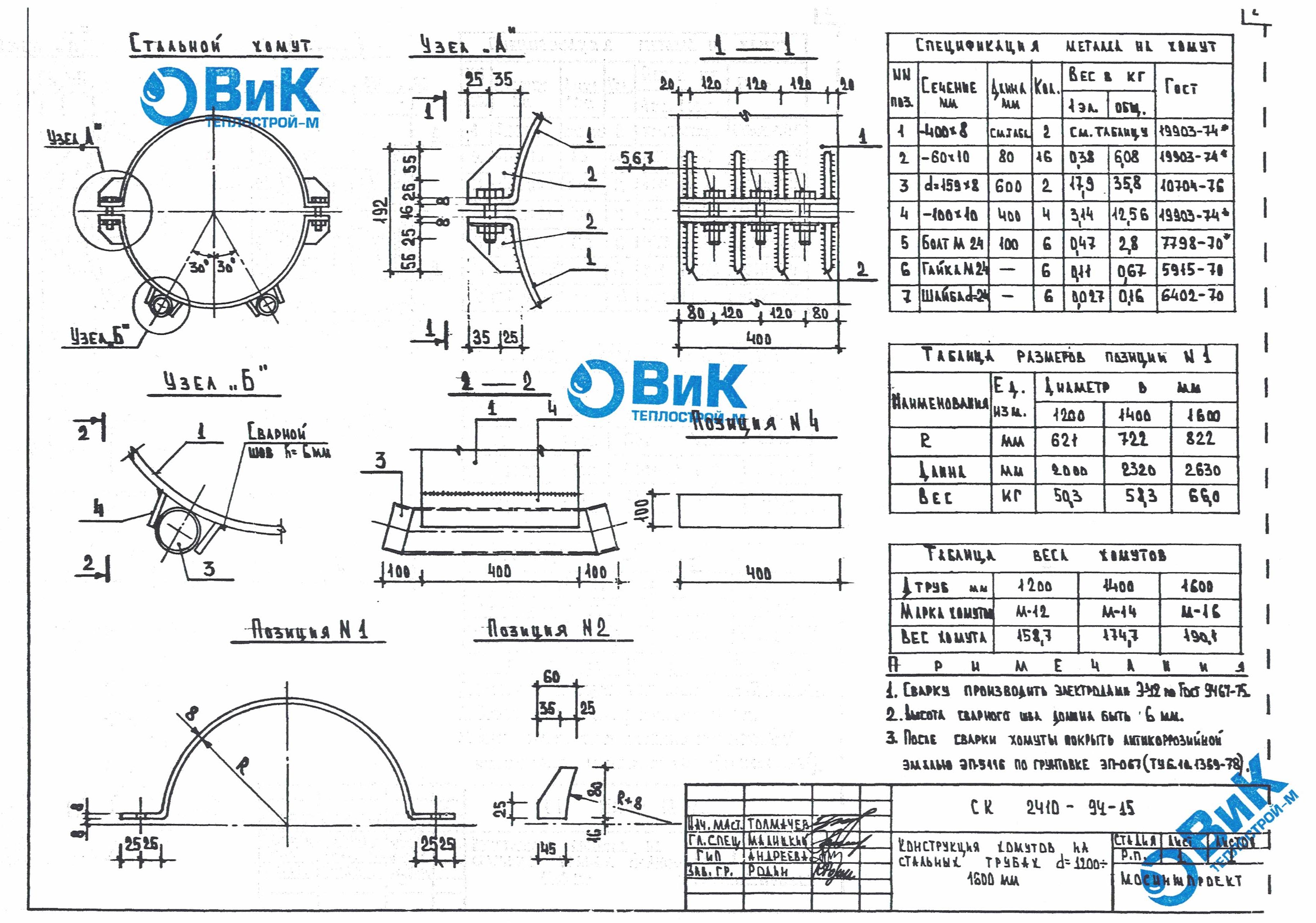

Хомут СК 2410-94-15

М-12 Ду 1200 мм. 24900 руб.

М-14 Ду 1400 мм. 27000 руб.

М-16 Ду 1600 мм. 29200 руб.

Хомут М-12, М-14, М-16, СК 2410-94-15 предназначен для прокладки трубопроводов в футляре, при прохождение труб под трамвайными путями ,или железными и автомобильными дорогами. Стальные Хомуты устанавливаются с шагом не более 6,0 метров. Изготавливаются по альбому МОСИНЖПРОЕКТ СК 2410-94-15. см. чертеж



Опора ТС-670 Серия 5.903-10

Ду 108 мм. 2700 руб.

Ду 159 мм. 3100 руб.

Ду 219 мм. 5100 руб.

Ду 273 мм. 5200 руб.

Ду 325 мм. 6200 руб.

Ду 377 мм. 6500 руб.

Опоры неподвижные хомутовые ТС-670 состоят из корпуса, подушки из листовой стали и 2-х хомутов из круга, используются только как неподвижные опоры, изготавливаются по серии 5.903-10 выпуск 7-95. Опора применяется для трубопроводов тепловых сетей Ду=57-377 мм. Высота 200 мм.



Опора ОПХ1 ГОСТ 14911-82

Ду 18 мм. 1450 руб.

Ду 25 мм. 1500 руб.

Ду 32 мм. 1550 руб.

Ду 38 мм. 1600 руб.

Ду 45мм. 1650 руб.

Опоры подвижные ОПХ1 состоят из корпуса, подушки из листовой стали и 2-х хомутов из круга, используются только как подвижные опоры, изготавливаются по ГОСТУ 14911-82. Опора применяется для трубопроводов Ду=18-45 мм.



Опора ОПХ2 ГОСТ 14911-82

Ду 108 мм. 1800 руб.

Ду 159 мм. 2150 руб.

Ду 219 мм. 2600 руб.

Ду 273 мм. 3300 руб.

Ду 325 мм. 4300 руб.

Ду 426 мм. 5500 руб.

Опоры подвижные ОПХ2 состоят из корпуса, подушки из листовой стали иодного хомута из круга, используются только как подвижные опоры, изготавливаются по ГОСТУ 14911-82. Опора применяется для трубопроводов Ду=57-630 мм.



Опора ТС-623

Опоры скользящие ТС-623 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=32-159 мм. Опоры для трубопроводов ТС-623 представляют собой сварной трапецевидный корпус с ребром жесткости. Опоры ТС-623 используются только как подвижные.



Опора ТС-624

Опоры скользящие ТС-624 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=194-1420 мм. Опоры для трубопроводов ТС-624 представляют собой сварной трапецевидный корпус с ребром жесткости.



Ц

Опора ТС-625

Опоры скользящие хомутовые ТС-625 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=32-89 мм. Опоры для трубопроводов ТС-625 представляют собой сварной трапецевидный корпус с ребром жесткости, подушкой под трубу и хомутом из листовой стали.



Опора ТС-626

Опоры скользящие хомутовые ТС-626 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=108-1420 мм. Опоры для трубопроводов ТС-626 представляют собой сварной прямоугольный корпус с ребром жесткости, подушкой под трубу и хомутом из круглой стали.





Опора ТС-627

Опоры скользящие ТС-627 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=377-1420 мм. Опоры для трубопроводов ТС-627 представляют собой сварной трапецевидный корпус с ребром жесткости и хомутами. Опоры ТС-627 используются только как подвижные.



Опора ТС-630

Опоры катковые ТС-630 изготавливаются в соответствии с чертежами по серии 5.903-10 выпуск 8-95. Они применяются для трубопроводов тепловых сетей Ду=720-1420 мм. Опоры для трубопроводов ТС-630 представляют собой сварной прямоугольный корпус с ребрами жесткости, подушками под трубу установленный на катковую каретку. Опоры ТС-630 используются только как подвижные.



Опора ТС-670

Опоры неподвижные  хомутовые ТС-670 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=57-377 мм. Опоры неподвижные хомутовые ТС-670 состоят из корпуса, подушки из листовой стали и 2-х хомутов из круга. Опоры ТС-670 используются только как неподвижные.



Опора ТС-671

Опоры неподвижная хомутовые ТС-671 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=377-1420 мм. Опоры неподвижные хомутовые для трубопроводов ТС-671 состоят из корпуса, подушки из листовой стали и 2-х комбинированных хомутов из круга и листа.



Опора НТС 65-06 для труб в ППУ

Подвижные опоры для прокладки теплопроводов ДУ=100-1000 мм в ППУ изоляции используются как для канальной так и для бесканальной продольной прокладки трубопроводов. Конструкции подвижных опор по альбому НТС 65-06 разработаны на основе хомутового принципа, благодаря этому они позволяют обеспечить сохранность непосредственно трубопроводу и его изоляции.



Опора НТС 65-06 для труб в ППУ

Опоры ОПМ — один из видов подвижных опор, применяемых для прокладки трубопроводов в полиэтиленовой/металлической изоляции ДУ=57-1420 мм. Они предназначены для поглощения сдвига трубопроводов по вертикали и горизонтали. Конструкции подвижных опор ОПМ разработаны на основе хомутового принципа. Изготавливаемые нами опоры полностью соответствуют техническим требованиям рабочих чертежей альбома НТС 65-06 выпуск 2. Опора состоит из корпуса, подушки для трубы и крепежных хомутов.



Опора по ГОСТ 30732-2006

Скользящие опоры для труб в ППУ оболочке — один из видов подвижных опор, применяемых для прокладки трубопроводов в полиэтиленовой/металлической изоляции ДУ=57-1420 мм. Они предназначены для поглощения сдвига трубопроводов по вертикали и горизонтали. Конструкции опор разработаны на основе хомутового принципа, опоры соответствуют техническим требованиям рабочих чертежей альбома ГОСТ 30732-2006.



Опора НТС 65-06 для труб в ППУ

Скользящие опоры для труб в ППУ изоляции 313.ТС-008.10 и 313.ТС-008.11 для прокладки наружного трубопровода применяются для трубопроводов тепловых сетей Ду=50-600 мм. Опоры для трубопроводов 313.ТС-008 состоят из корпуса с ребром (ребрами для Ду 80) жесткости и 2-х хомутов из листовой стали. Опоры 313.ТС-008.10 и 313.ТС-008.11 используются только как скользящие.
